Chłodzenie adiabatyczne to technologia umożliwiająca obniżenie temperatury powietrza poprzez wykorzystanie naturalnego procesu odparowania wody. W porównaniu z klasycznymi układami sprężarkowymi wymaga znacznie mniejszego zużycia energii elektrycznej. W praktyce przemysłowej najczęściej nie zastępuje całkowicie tradycyjnych instalacji chłodniczych, lecz zwiększa ich sprawność oraz ogranicza zapotrzebowanie na energię. Z tego względu stanowi jedno z rozwiązań wspierających poprawę efektywności energetycznej zakładów przemysłowych.

Czym jest chłodzenie adiabatyczne?

Chłodzenie adiabatyczne polega na obniżeniu temperatury powietrza w wyniku odparowania wody, bez wymiany ciepła z otoczeniem. Mechanizm ten jest powszechnie spotykany w środowisku naturalnym. Przykładem jest parowanie potu z powierzchni skóry, które powoduje odczuwalne ochłodzenie organizmu. Tę samą zasadę wykorzystują przemysłowe systemy chłodzenia powietrza.
Najniższa temperatura możliwa do uzyskania podczas procesu adiabatycznego wyznaczana jest przez temperaturę termometru mokrego (ang. wet-bulb temperature). Jest to minimalna temperatura, jaką można osiągnąć wyłącznie poprzez odparowanie wody, bez udziału mechanicznych urządzeń chłodniczych.

Parametr ten określa się za pomocą termometru, którego zbiornik pomiarowy owinięty jest wilgotnym materiałem. W trakcie odparowywania wody odbierane jest ciepło z termometru, co powoduje obniżenie wskazywanej temperatury. Proces zachodzi do momentu, w którym powietrze jest jeszcze zdolne do przyjmowania kolejnej porcji pary wodnej.

Jak działa chłodzenie adiabatyczne?

Z punktu widzenia termodynamiki proces przebiega przy praktycznie niezmiennej entalpii powietrza wilgotnego. Oznacza to, że całkowita energia zawarta w powietrzu pozostaje niemal stała, mimo zmian jego temperatury oraz wilgotności. Energia potrzebna do odparowania wody pobierana jest z samego powietrza, co powoduje obniżenie jego temperatury oraz jednoczesny wzrost zawartości pary wodnej.

Entalpia jest wielkością opisującą całkowitą energię układu. W przypadku powietrza wilgotnego obejmuje przede wszystkim:

• energię wynikającą z temperatury powietrza (ciepło jawne),
• energię związaną z obecnością pary wodnej (ciepło utajone).

Podczas chłodzenia adiabatycznego część wody przechodzi w stan gazowy. Do odparowania niezbędna jest energia, która nie pochodzi z zewnętrznego źródła, lecz jest pobierana bezpośrednio z powietrza. W efekcie:

• zmniejsza się ilość energii związanej z temperaturą powietrza, co prowadzi do jego schłodzenia,
• zwiększa się ilość energii zgromadzonej w postaci pary wodnej, przez co wzrasta wilgotność powietrza.

Proces ten można porównać do wymiany środków pomiędzy dwiema walutami. Dysponując równowartością 100 euro można część tej kwoty zamienić na złotówki. Liczba euro maleje, liczba złotówek rośnie, jednak całkowita wartość pozostaje niezmieniona.

Analogicznie w chłodzeniu adiabatycznym zmniejszenie jednego składnika energii jest niemal całkowicie równoważone wzrostem drugiego. W rezultacie entalpia pozostaje praktycznie stała, mimo że zmieniają się parametry powietrza.

Jak wykorzystuje się chłodzenie adiabatyczne w przemyśle?

Podstawą funkcjonowania instalacji jest kontakt przepływającego powietrza z wodą występującą w postaci cienkiej warstwy, mgły wodnej lub zwilżonego medium.

• ciepłe i suche powietrze przepływa przez zwilżony wkład ewaporacyjny lub strefę rozpylonej mgły wodnej;
• zachodzi jednoczesna wymiana ciepła i masy – część wody odparowuje, pobierając energię z powietrza, co prowadzi do obniżenia jego temperatury oraz zwiększenia wilgotności;
• temperatura powietrza opuszczającego układ spada, natomiast jego wilgotność wzrasta.

Przykładowo powietrze o temperaturze 35°C i wilgotności względnej wynoszącej 30% może zostać schłodzone do około 24–25°C. Uzyskana temperatura zależy od sprawności zastosowanego systemu oraz aktualnych warunków atmosferycznych.

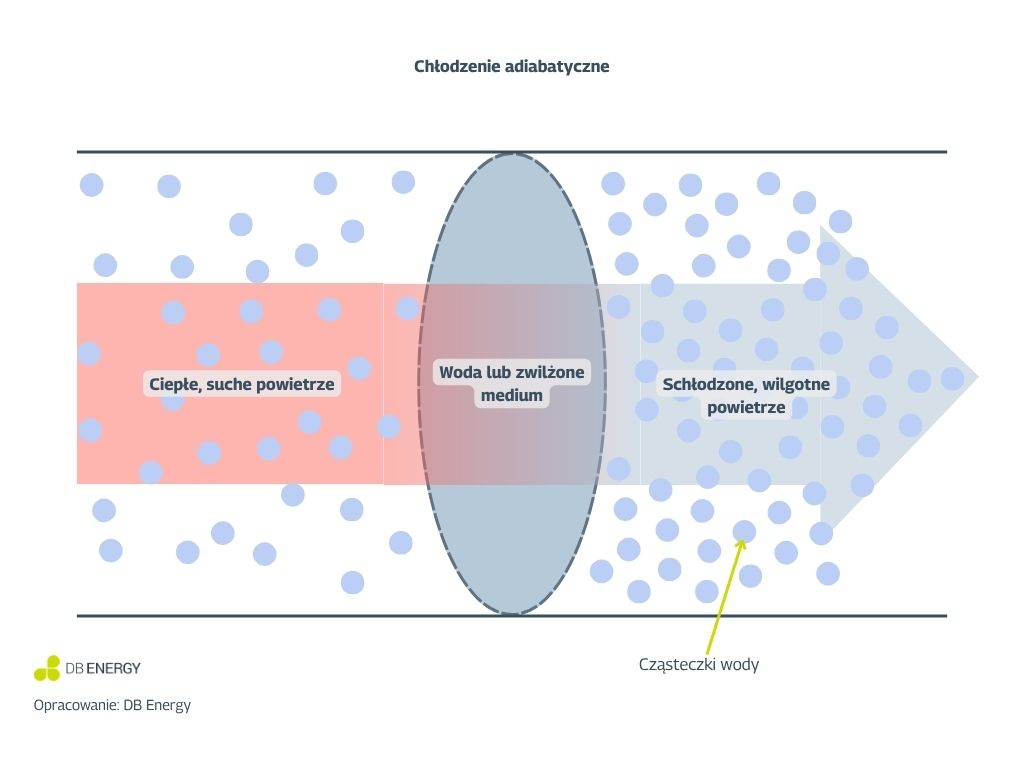

Schemat: chłodzenie adiabatyczne bezpośrednie. Opracowanie: DB Energy

Ograniczenia technologii

Efektywność chłodzenia adiabatycznego jest uzależniona od temperatury oraz wilgotności powietrza zewnętrznego. W rozwiązaniach bezpośrednich należy uwzględnić wzrost wilgotności powietrza, dlatego technologia nie znajduje zastosowania we wszystkich procesach technologicznych, zwłaszcza tych wrażliwych na zawartość wilgoci. Istotne znaczenie mają również jakość wykorzystywanej wody, jej uzdatnianie, zabezpieczenie instalacji przed odkładaniem kamienia, korozją i rozwojem mikroorganizmów, a także regularna konserwacja systemu.

Elementy systemu chłodzenia adiabatycznego

W zależności od przyjętego rozwiązania instalacja może zawierać różne elementy, jednak najczęściej obejmuje następujące komponenty:

• System przygotowania i uzdatniania wody

Parametry jakościowe wody mają istotny wpływ na niezawodność działania instalacji. W wielu systemach stosuje się filtrację, zmiękczanie lub odwróconą osmozę, aby ograniczyć odkładanie osadów mineralnych oraz rozwój mikroorganizmów.

• Układ dystrybucji wody

Może wykorzystywać dysze wysokociśnieniowe, zraszacze albo system równomiernego zwilżania wkładów ewaporacyjnych. Jego zadaniem jest zapewnienie odpowiednich warunków do skutecznego odparowania wody.

• Wkłady ewaporacyjne

Najczęściej są wykonywane z impregnowanej celulozy lub tworzyw sztucznych o rozwiniętej powierzchni. Powietrze przepływające przez zwilżony materiał oddaje część swojej energii na proces odparowania wody.

• Wentylatory

Odpowiadają za przepływ powietrza przez instalację chłodzenia. W nowoczesnych rozwiązaniach powszechnie stosowane są energooszczędne wentylatory wyposażone w płynną regulację prędkości obrotowej.

• Automatyka i system sterowania

Układy sterowania kontrolują temperaturę, wilgotność oraz parametry pracy instalacji, optymalizując zużycie energii elektrycznej i wody.

Rodzaje chłodzenia adiabatycznego

Chłodzenie adiabatyczne bezpośrednie

W tym rozwiązaniu powietrze wykorzystywane w procesie technologicznym lub wentylacji ma bezpośredni kontakt z wodą. Skutkiem jest jednoczesne obniżenie temperatury oraz zwiększenie wilgotności powietrza. Technologia znajduje zastosowanie między innymi w halach produkcyjnych, magazynach i obiektach logistycznych, gdzie wzrost wilgotności nie wpływa negatywnie na przebieg procesów.

Chłodzenie adiabatyczne pośrednie

W tym przypadku powietrze procesowe nie styka się bezpośrednio z wodą. Ochładzanie odbywa się poprzez wymiennik ciepła, wykorzystujący dodatkowy strumień powietrza poddawany procesowi adiabatycznemu. Rozwiązanie umożliwia obniżenie temperatury bez zwiększania wilgotności powietrza nawiewanego. Jest powszechnie wykorzystywane w budynkach biurowych, centrach danych oraz zakładach przemysłowych o wysokich wymaganiach technologicznych.

Zastosowanie chłodzenia adiabatycznego w przemyśle

Zakres wykorzystania tej technologii systematycznie rośnie. Do najczęstszych zastosowań należą:

• chłodzenie hal produkcyjnych – obniżenie temperatury w obiektach przy mniejszym zużyciu energii niż w przypadku klasycznej klimatyzacji;
• wspomaganie pracy agregatów chłodniczych – wstępne schładzanie powietrza doprowadzanego do skraplaczy, co obniża temperaturę skraplania i zmniejsza zapotrzebowanie sprężarek na energię;
• centra danych – wykorzystanie jako element systemów free coolingu ograniczających czas pracy klasycznych urządzeń chłodniczych;
• przemysł spożywczy – chłodzenie pomieszczeń i magazynów w procesach, które nie są wrażliwe na zwiększoną wilgotność;
• przemysł ciężki, w tym hutnictwo i odlewnictwo – poprawa warunków pracy przy procesach wysokotemperaturowych, gdzie alternatywne metody chłodzenia są mniej opłacalne.

Wpływ chłodzenia adiabatycznego na efektywność energetyczną

Najważniejszą zaletą chłodzenia adiabatycznego jest niewielkie zużycie energii elektrycznej. Energia wykorzystywana jest przede wszystkim przez wentylatory, pompy oraz systemy automatyki. Sam moduł adiabatyczny nie wykorzystuje energochłonnego procesu sprężania czynnika chłodniczego. Jeżeli pracuje jako element wspomagający instalację sprężarkową, ogranicza czas pracy sprężarek lub poprawia warunki ich działania. Należy jednak podkreślić, że w większości przypadków technologia pełni funkcję uzupełniającą wobec istniejących systemów chłodniczych, przyczyniając się do ograniczenia ich zużycia energii i poprawy sprawności.

Możliwości schłodzenia powietrza są ograniczone temperaturą termometru mokrego. Po osiągnięciu stanu nasycenia, odpowiadającego wilgotności względnej na poziomie 100%, proces odparowania praktycznie ustaje, a dalsze obniżanie temperatury nie jest możliwe. Oznacza to, że skuteczność chłodzenia zależy przede wszystkim od temperatury oraz wilgotności powietrza zewnętrznego. Im niższa wilgotność powietrza, tym większy potencjał chłodzenia.

,,Przy wykorzystaniu chłodzenia adiabatycznego zużycie energii może być nawet kilkukrotnie niższe niż w przypadku tradycyjnej klimatyzacji. W wielu instalacjach przemysłowych redukcja zużycia energii związanej z chłodzeniem osiąga od 50 do 80%. W klimacie umiarkowanym, takim jak w Polsce, szczególnie korzystne efekty uzyskuje się poprzez połączenie chłodzenia adiabatycznego z klasycznymi systemami HVAC.” - komentuje Przemysław Wojciechowski, Kierownik Projektu w DB Energy.

Podsumowanie

Chłodzenie adiabatyczne wykorzystuje naturalny proces odparowania wody do obniżenia temperatury powietrza. Dzięki prostej zasadzie działania oraz niewielkiemu zapotrzebowaniu na energię elektryczną należy do najbardziej efektywnych energetycznie technologii stosowanych w przemysłowych systemach chłodzenia. Chociaż nie zawsze może zastąpić klasyczne instalacje chłodnicze, w wielu zastosowaniach skutecznie wspomaga ich pracę, zwiększając sprawność i ograniczając koszty eksploatacyjne. Z tego względu coraz częściej stanowi element działań ukierunkowanych na poprawę efektywności energetycznej instalacji chłodniczych.
