Systemy sprężonego powietrza należą do najbardziej energochłonnych układów pomocniczych w zakładach przemysłowych. W wielu przedsiębiorstwach odpowiadają za kilkanaście, a niekiedy nawet kilkadziesiąt procent całkowitego zużycia energii elektrycznej. Mimo tak istotnego udziału w bilansie energetycznym, przez lata funkcjonowały jako infrastruktura drugoplanowa – eksploatowana bez pogłębionej analizy parametrów pracy i strat energii. Tymczasem optymalizacja instalacji sprężonego powietrza jest jednym z najbardziej przewidywalnych i stosunkowo szybkich sposobów redukcji kosztów energii w zakładzie przemysłowym. Efekty działań są mierzalne, a potencjał oszczędności w wielu przypadkach znaczący.

Czym jest efektywna instalacja sprężonego powietrza?

Efektywność instalacji sprężonego powietrza oznacza zdolność systemu do dostarczania medium o wymaganym ciśnieniu, wydajności oraz klasie czystości przy możliwie najniższym zużyciu energii elektrycznej i minimalnych stratach w całym łańcuchu technologicznym. Najważniejsze jest podejście systemowe. Ocenie podlega nie tylko sama sprężarka, lecz cały układ - wytwarzanie, uzdatnianie, magazynowanie, dystrybucja oraz sposób wykorzystania sprężonego powietrza w procesach technologicznych. Instalacja może być sprawna technicznie, a jednocześnie generować nadmierne koszty energii, jeśli:

• pracuje przy zawyżonym ciśnieniu,
• posiada nieszczelności,
• jest niedopasowana do rzeczywistego profilu obciążenia,
• generuje nadmierne spadki ciśnienia w sieci.

Za zoptymalizowany system można uznać taki, w którym ograniczono straty przesyłowe, dopasowano parametry pracy do potrzeb produkcji, zapewniono elastyczne sterowanie przy zmiennym zapotrzebowaniu oraz zagospodarowano ciepło odpadowe powstające w procesie sprężania.

Najczęstsze źródła strat energii w systemach sprężonego powietrza

Straty energii w instalacjach sprężonego powietrza mają charakter rozproszony i często pozostają niezauważone bez szczegółowych pomiarów. W praktyce kumulują się na kilku poziomach. Największy udział mają nieszczelności. W wielu funkcjonujących instalacjach wycieki odpowiadają za 20–30% produkowanego sprężonego powietrza, a w rozległych i niewłaściwie utrzymanych sieciach mogą przekraczać nawet 50%. Problem dotyczy połączeń gwintowanych, szybkozłączy, zaworów, przewodów elastycznych oraz elementów armatury. Straty występują również w czasie postoju linii produkcyjnych, generując nieuzasadnione zużycie energii.

Istotnym czynnikiem jest także zbyt wysokie ciśnienie robocze. Podnoszenie ciśnienia w celu kompensacji lokalnych problemów lub spadków w instalacji powoduje bezpośredni wzrost poboru mocy przez sprężarki – przyjmuje się, że każdy dodatkowy bar może zwiększyć zużycie energii o około 8%.

Dodatkowe straty wynikają z:

• zabrudzonych lub przewymiarowanych filtrów,
• nieprawidłowo dobranych osuszaczy,
• nadmiernie wysokiej klasy czystości powietrza w stosunku do wymagań procesu,
• nieoptymalnej geometrii sieci (zbyt małe średnice, długie trasy, liczne kolana).

Wszystkie te elementy zwiększają opory przepływu i wymuszają pracę sprężarek przy wyższym ciśnieniu.

Dlaczego sprężone powietrze jest jednym z najdroższych mediów?

Choć powietrze atmosferyczne jest powszechnie dostępne, jego sprężanie należy do procesów o niskiej sprawności energetycznej. Tylko niewielka część energii elektrycznej pobieranej przez sprężarki jest realnie wykorzystywana jako energia użyteczna w punkcie odbioru. Zdecydowana większość energii przekształca się w ciepło odpadowe lub jest tracona.

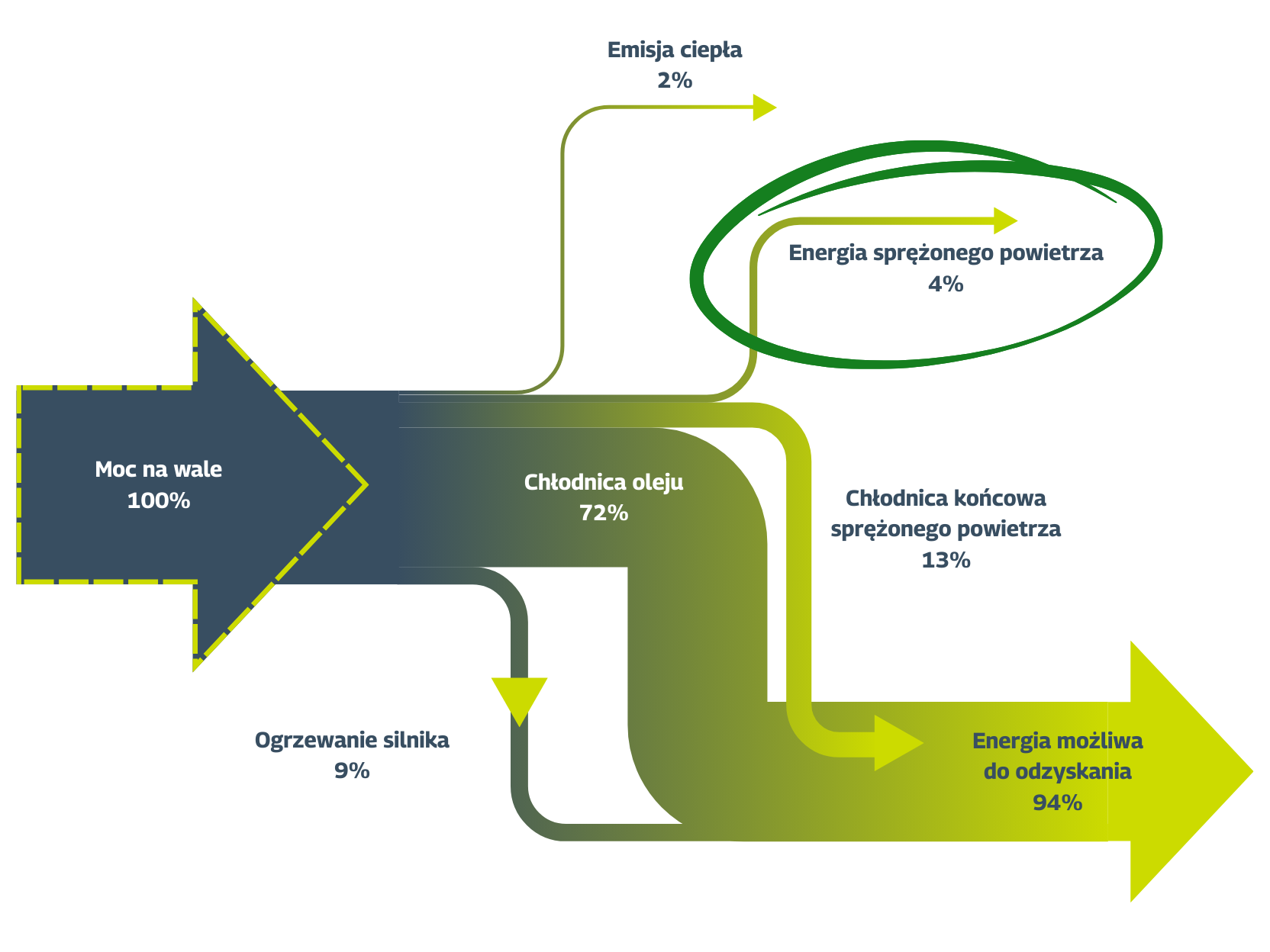

Rys. straty energii w instalacji sprężonego powietrza. źródło: opracowanie DB Energy.

Dodatkowo sprężone powietrze bywa wykorzystywane do zastosowań, które nie wymagają tak energochłonnego medium – np. do przedmuchów, chłodzenia czy czyszczenia. W efekcie jednostkowy koszt energii zawartej w sprężonym powietrzu jest wysoki, a brak systematycznej kontroli instalacji prowadzi do utrzymywania stałych, często niedoszacowanych kosztów operacyjnych.

Ograniczanie strat i poprawa efektywności

Zwiększenie efektywności energetycznej instalacji sprężonego powietrza wymaga działań wieloaspektowych. Najlepsze rezultaty przynosi podejście obejmujące zarówno aspekty techniczne, jak i organizacyjne.

Pierwszym krokiem powinna być identyfikacja nieszczelności z wykorzystaniem detektorów ultradźwiękowych oraz wdrożenie programu regularnych przeglądów. Już samo systematyczne uszczelnianie instalacji pozwala znacząco obniżyć zużycie energii.

Równie istotna jest weryfikacja rzeczywistego zapotrzebowania na ciśnienie. W wielu zakładach tylko pojedyncze urządzenia wymagają wyższych parametrów, podczas gdy cała instalacja pracuje na zawyżonym poziomie. Wydzielenie stref o zróżnicowanych wymaganiach lub redukcja ciśnienia systemowego może przynieść wymierne oszczędności bez wpływu na produkcję.

Kolejnym obszarem optymalizacji jest sterowanie sprężarkami. Brak koordynacji pracy kilku jednostek prowadzi do nadmiernej liczby załączeń, pracy w trybie odciążonym oraz niestabilnych parametrów. Centralne systemy nadrzędne oraz sprężarki o zmiennej prędkości obrotowej umożliwiają lepsze dopasowanie wydajności do bieżącego obciążenia.

Nie bez znaczenia pozostaje modernizacja sieci dystrybucyjnej – zwiększenie średnic rurociągów, skrócenie tras przesyłowych czy zmiana konfiguracji pierścieniowej ograniczają spadki ciśnienia bez konieczności ingerencji w źródło wytwarzania.

Coraz częściej analizowanym rozwiązaniem jest także odzysk ciepła ze sprężarek. Energia cieplna może zostać wykorzystana do ogrzewania hal, przygotowania ciepłej wody użytkowej lub wsparcia procesów technologicznych, poprawiając ogólną efektywność energetyczną zakładu.

O odzyskiwaniu ciepła ze sprężarek przeczytasz tutaj.

Modernizacja instalacji sprężonego powietrza – zakres i złożoność

Zakres modernizacji może obejmować zarówno działania o niskim stopniu ingerencji, jak i kompleksową przebudowę systemu.

,,Najprostsze działania, takie jak uszczelnianie instalacji, regulacja ciśnienia czy optymalizacja harmonogramu pracy sprężarek, mają niski poziom złożoności i krótki okres zwrotu. Zwykle nie wymagają przygotowania projektów ani długich postojów. Bardziej zaawansowane modernizacje, obejmujące wymianę sprężarek, przebudowę sieci dystrybucyjnej czy wdrożenie systemów odzysku ciepła, wymagają dokładnej analizy technicznej, pomiarów oraz koordynacji z działem utrzymania ruchu i produkcji. W takich przypadkach ważne jest etapowe planowanie prac, aby zminimalizować wpływ na ciągłość procesów.” - komentuje Katarzyna Kuśnierz, Kierownik Projektu w DB Energy.

Efekty poprawy efektywności instalacji

Optymalizacja instalacji sprężonego powietrza przekłada się przede wszystkim na redukcję kosztów energii elektrycznej. Zużycie energii w tych systemach jest łatwe do monitorowania, a efekty wdrożonych działań można stosunkowo szybko zweryfikować na podstawie danych pomiarowych.

Dodatkowe korzyści obejmują:

• stabilizację parametrów pracy,
• zmniejszenie awaryjności odbiorników,
• wydłużenie żywotności urządzeń,
• poprawę przewidywalności kosztów operacyjnych.

Wyzwanie stanowi często niska „widoczność” projektów – poprawa efektywności nie zawsze wiąże się z bezpośrednią zmianą wydajności produkcji. Dlatego kluczowe znaczenie mają rzetelne pomiary i analiza danych, które pozwalają uzasadnić decyzje inwestycyjne.

Podsumowanie

Efektywność instalacji sprężonego powietrza powinna być traktowana jako proces ciągłej optymalizacji, a nie jednorazowe przedsięwzięcie. Zmiany w strukturze produkcji, rozbudowa linii technologicznych czy starzenie się infrastruktury wpływają na profil zużycia sprężonego powietrza w czasie.

Systematyczne pomiary, analiza strat oraz etapowe wdrażanie działań modernizacyjnych pozwalają utrzymać kontrolę nad kosztami energii i ograniczyć ryzyko inwestycyjne. Instalacja sprężonego powietrza, zarządzana w sposób świadomy i oparty na danych, staje się przewidywalnym elementem strategii poprawy efektywności energetycznej przedsiębiorstwa oraz realnym źródłem długoterminowych oszczędności.
