Piece ciągłe do lutowania twardego aluminium

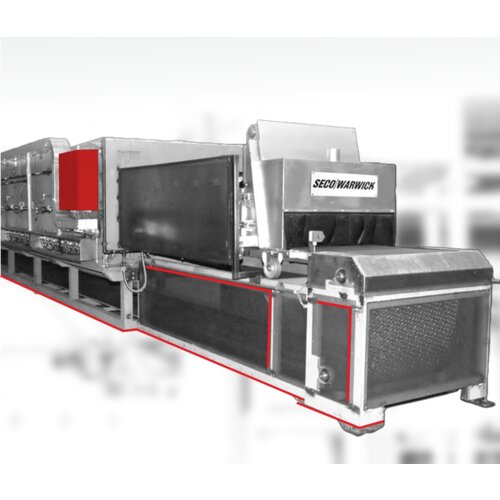

Piece ciągłe CAB wykorzystują do przenoszenia produktów napęd o zmiennej prędkości z taśmę transportową z siatki ze stali nierdzewnej. Proces lutowania twardego w atmosferze kontrolowanej (CAB) nagrzewa produkt do temperatury lutowania, utrzymując jednocześnie jednorodną temperaturę produktu w ochronnej atmosferze azotowej pozbawionej tlenu.

Budowa pieca CAB:

Dla masowej produkcji oferujemy piece o następujących rozwiązaniach:

Piec CAB z grzaniem radiacyjnym

Radiacyjny piec CAB jest doskonałym rozwiązaniem do lutowania w sposób ciągły produktów o podobnych wymiarach i cechach. Piec dzięki zastosowaniu podgrzewanej muflę zapewnia z wysoką wydajnością lutowania. Konstrukcja urządzeń obejmują proporcjonalnie sterowane grzanie elektryczne lub gazowe. Temperatura jest kontrolowane równomiernie na całej długości pieca dzięki kilku niezależnym strefom grzewczym. Ten typ urządzeń cechuje się mniejszymi nakładami inwestycyjnymi przy wysokiej efektywności uzyskanej dzięki niskiemu zużycia atmosfery azotowej i małym wymaganiom serwisowym w porównaniu z pozostałymi rozwiązaniami CAB.

Piec CAB z grzaniem konwekcyjno-radiacyjnym

Połączenie systemów podgrzewania konwekcyjnego i radiacyjnego w procesie lutowania podnosi elastyczność pieca, umożliwiając obróbkę produktów o różnej masie i różnych wymiarach w tym samym cyklu. Jest to rozwiązanie lepiej dostosowane do zróżnicowanej produkcji. Początkowa strefa grzejna wykorzystuje zarówno konwekcję, jak i radiacje, aby uzyskać jednorodne podgrzanie produktu. Następnie w sekcji lutowania z wykorzystaniem jedynie radiacji, produkt podgrzewa się i utrzymuje w jednorodnej temperaturze końcowej, w której materiały styczne topią się i tworzą spoinę. Urządzenia te cechują się średnim kosztem inwestycji i oferują szybszy proces wykorzystując przy tym mniejszą powierzchnię użytkową.

Całkowicie konwekcyjny piec CAB

Piec z atmosferą kontrolowaną i grzaniem całkowicie konwekcyjnym oferuje obróbkę najszerszej gamy produktów przy najkrótszym czasie cyklu. Grzanie konwekcyjne dzięki wykorzystaniu cyrkulacji atmosfery azotowej umożliwia ogrzanie całego wymiennika ciepła do temperatury lutowania i utrzymanie jednorodności temperatury w zakresie ±3°C.

Dla zbliżonej wielkości produkcji piec w pełni konwekcyjny jest bardziej kompaktowy od pozostałych rodzajów urządzeń CAB. Takie typy pieców są popularne w branży motoryzacyjnej dzięki możliwości jednoczesnej obróbki produktów o różnych rozmiarach i zajmowaniu niewielkiej powierzchni. W segmencie samochodów użytkowych i terenowych jest to najbardziej wydajny sposób lutowania twardego dużych wymienników ciepła. Warto dodać, że systemy konwekcyjne sprawdzają się bardzo obiecująco w nowych zastosowaniach.
