Piece półciągłe do lutowania twardego aluminium

Piec półciągły jest zaprojektowany do pracy przerywanej. Urządzenie można rozgrzać do temperatury lutowania z temperatury otoczenia i uzyskać w nim odpowiednią atmosferę w bardzo krótkim czasie. System półciągły umożliwia zmienne szybkości grzania i chłodzenia w zależności od czasu cyklu. Piec ten pozwala na lutowanie różnorodnych wymienników ciepła, przy średnich wymaganiach co do wielkości produkcyjne.

Budowa pieca CAB:

Oferujemy piece w następujących rozwiązaniach do produkcji różnorodnych typów wymienników oraz na potrzeby małej i średniej wielkości produkcji:

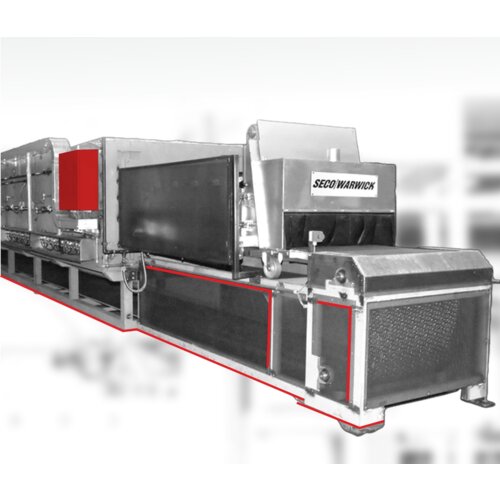

Konwekcyjny piec CAB Active Only^®

Praca piece konwekcyjnego Active Only^® CAB opiera się na kilkuetapowym podziale cyklu. Etapy obejmują pozycję stołu załadowczego, piec suszący, wejściową komorę płukania, opatentowaną komorę podgrzewania i lutowania, pośrednią komorę chłodzenia z płaszczem powietrznym/wyjściową komorę płukania i komorę bezpośredniego chłodzenia końcowego. Produkt przemieszcza się pomiędzy etapami w pozycji poziomej na podstawie płynnie regulowanego czasu cyklu uzależnionego od typu i konfiguracji wsadu. Termopara strefy roboczej monitoruje czas procesu który determinuje moment przeładunku. System wyposażony jest w innowacyjne funkcje podnoszące sprawność lutowania. Termopary wsadowe “przewidują” aktualną temperaturę wsadu. Pozwala to na automatyczną kontrolę wymaganego czasu grzania dla różnych typów wymienników ciepła. Piec gwarantuje jednorodne podgrzanie produktu dzięki opatentowanej konstrukcji mufli konwekcyjnej. Półciągły tryb pracy zapewnie równomierny nagrzew nawet produktów o dużych wymiarach (HVAC, chłodnice baterii) dzięki szybkiemu przeładunkowi pomiędzy strefami zimnymi i gorącymi.

Piec CAB do lutowania pionowego

Piec CAB do lutowania pionowego to specjalna wersja pieca Active Only®, w którym lutowane elementy są umieszczone w pozycji pionowej. W przypadku niektórych rodzajów wymienników ciepła takie ułożenie jest korzystne ze względu na proces topienia się plateru. Pionowe ułożenie umożliwia równomierne wypełnienie spoin na płaszczyźnie poziomej, zapobiegając gromadzeniu się lutowanego stopu po jednej stronie wymiennika.

Dodatkowo piece w konfiguracji półciągłej mogą wykorzystywać również płukanie próżniowe. Takie rozwiązanie ogranicza zużycie azotu i podnosi czystość atmosfery piecowej. Dzięki płukaniu próżniowemu w przedsionku pieca powietrze jest usuwane nie tylko z komory, ale również z wewnętrznych przestrzeni wymiennika ciepła. Piece tego typu można stosować do wytwarzania niektórych rodzajów wymienników ciepła (takich jak „plate&bar”), które wcześniej wymagały stosowania droższej technologii lutowania twardego w piecach próżniowych.
